Frequenzumrichter SD2M DC

Frequenzumrichter SD2M DC

Die Frequenzumrichter der Baureihe SD2M DC überzeugen mit Höchstleistung bei wenig Platzbedarf, geringen Systemkosten und einem hohen Wirkungsgrad. Die Geräte sind für anspruchsvolle Automatisierungsaufgaben im Hochgeschwindigkeits-Bereich konzipiert; dabei können Synchron- oder Asynchronmotoren zum Einsatz kommen.

Sowohl sensorlose Anwendungen als auch solche mit Drehzahlsensor lassen sich flexibel und einfach realisieren. Die Kombination aus hochdynamischer Vektorregelung und höchsten Drehzahlen eröffnet ganz neue Anwendungsmöglichkeiten.

Highlights

  • Drei-Level-Technologie

    Funktion:
    Die Endstufen des SD2M DC basieren auf einer Drei-Level-Technologie und stellen Drehfeldfrequenzen bis 2.000 Hz mit Schaltfrequenzen von 16 kHz zur Verfügung.

    Vorteil:
    Reduzierung der Motorverluste bei minimalem Aufwand für Motorfilter/-drosseln sowie eine geringe Störausstrahlung und Isolationsbeanspruchung.

    Nutzen:
    Geringere System-/Betriebskosten über den gesamten Produktlebenszyklus hinweg.

  • Wirkungsgrad

    Funktion:
    Die Geräte erreichen einen Wirkungsgrad von bis zu 98 %.

    Vorteil:
    Die hohe Effizienz gewährleistet einen optimalen Systemwirkungsgrad und reduziert auch die notwendigen Kühlungsmaßnahmen.

    Nutzen:
    Geringere Energiekosten bei maximalem Systemertrag.

  • DC-Versorgung

    Funktion:
    Die SD2M-Varianten mit DC-Versorgung können mit einem externen aktiven Front-End-Netzteil betrieben werden.

    Vorteil:
    Schnellste Beschleunigungs- und Bremsvorgänge bei hoher Energieeffizienz.

    Nutzen:
    Geringe Energiekosten und höchste Produktivität.

Der Kraftvolle

SIEB & MEYER hat den Frequenzumrichter SD2M DC auf Basis der Drei-Level-Technologie entwickelt, um PWM-bedingte Rotorverluste deutlich zu reduzieren.

Neben den SD2M Turbo Modellen für die 3-phasige Netzspannungsversorgung stehen auch Ausführungen mit DC-Versorgung zur Verfügung: Sie machen es möglich, den SD2M DC optional mit einem rückspeisefähigen Netzteil zu betreiben. So können auch Applikationen die Vorteile der Drei-Level-Technologie nutzen, bei denen prozessbedingt ein wiederholter Bremsbetrieb vorliegt.

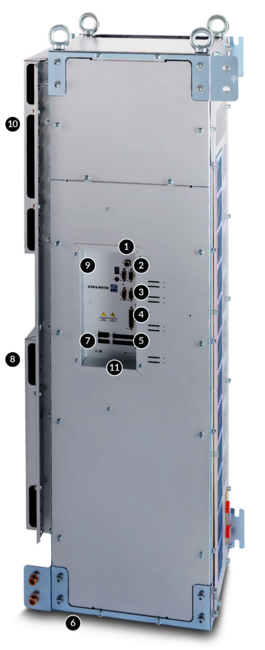

Die Schnittstellen des Frequenzumrichters SD2M DC

  1. USB-Anschluss, Parametrierung, Diagnose und Betrieb
  2. RS232- / RS485- / CAN-Schnittstelle / Modbus
  3. 2 analoge Sollwertschnittstellen: +/-10 V, 2 analoge Ausgänge: 0 - 10 V
  4. Universelles Motorgeber-Interface: Hall-Sensor, linearer Hall-Sensor, Feldplatte, NAMUR-Sensor (Impulsgeber), Sin/Cos-Geber
  5. 9 digitale Eingänge und 5 digitale Ausgänge
  6. Flüssigkeitskühlung
  7. Integrierte Sicherheit "STO": Anlaufsperre zum Erreichen der Kategorie 4/PL e gemäß EN ISO 13849-1:2015 und EN 61508:2010 SIL3
  8. Motoranschluss
  9. 2 TTL-Encoder-Eingänge und -Ausgänge
  10. Netzeinspeisung
  11. EtherCAT (CoE)

Antriebstechnik und Sicherheitsfunktionen

SVC
U/f PWM
Servo
LI
STO

Inbetriebnahme- und Parametriersoftware: drivemaster2

Parametrieren

  • Baumstruktur
  • Blockschaltbilder
  • Grafiken
  • Interaktive Hilfen
  • Kommentare
  • „Parameter-Wizard“

Bedienen

  • Ohne übergeordnete Steuerung
  • Visualisierung der Soll-/Ist-Werte
  • Fehler- und Statusmeldungen

Diagnose

  • 4 Kanal-Oszilloskop
  • Zoomfunktionen
  • Triggerfunktionen
  • Langzeit-Schreiberfunktionen
  • Messungen speicherbar
  • Diagnose der Ein-/Ausgänge
  • Bus-Monitor

Technische Spezifikationen SD2M mit DC-Versorgungsspannung

Spannungsklasse 500 VDC
Eingangsspannungsbereich 255..750 VDC

Gerätetyp Versorgungsspannung Ausgangsleistung (kW) Ausgangsscheinleistung (kVA) Ausgangsstrom (A)  Ausgangsspitzenstrom (A) HxBxT (mm) Gewicht Kühlung
0369371AF0200 500 VDC 100 kW 100 kVA @ 16 kHz 165 A @ 16 kHz 165 685 x 388 x 188 30 kg Wasser  1)
0369373AF0200 500 VDC 150 kW 150 kVA @ 16 kHz 255 A @ 16 kHz 255 771 x 439 x 207 43 kg Wasser  1)
0369373BF0200 500 VDC 190 kW 190 kVA @ 16 kHz 310 A @ 16 kHz 310 771 x 439 x 207 43 kg Wasser  1)
0369375AF0100 500 VDC 285 kW 285 kVA @ 16 kHz 480 A @ 16 kHz 480 1317 x 336 x 489 94 kg Wasser 2)
0369375BF0100 500 VDC 365 kW 365 kVA @ 16 kHz 630 A @ 16 kHz 630 1317 x 336 x 489 94 kg Wasser  2)
0369376BF0200 500 VDC 490 kW 490 kVA @ 16 kHz 800 A @ 16 kHz 800 1478 x 353 x 596 136 kg Wasser  1)

1) Kühlrohre Aluminium
2) Kühlrohre Kupfer

Anwendungen

  • Hochgeschwindigkeitsspindeln sind die Schlüsselkomponenten in einer Werkzeugmaschine. Nur wenn diese optimal betrieben werden, kann auch die erhoffte Bearbeitungsgenauigkeit, Produktivität und Standzeit der gesamten Maschine gewährleistet werden.

    Fräsen und Bohren
