Fräsen & Bohren

Die optimalen Produkte für Ihre Fräs- und Bohranwendung

Hochgeschwindigkeitsspindeln sind die Schlüsselkomponenten in einer Werkzeugmaschine. Nur wenn diese optimal betrieben werden, kann auch die erhoffte Bearbeitungsgenauigkeit, Produktivität und Standzeit der gesamten Maschine gewährleistet werden.

Aufgrund der notwendigen hohen Drehfeldfrequenz und des geringen Rotorvolumens benötigen die zum Einsatz kommenden Hochgeschwindigkeitsmotoren den passenden Frequenzumrichter.

Frequenzumrichter von SIEB & MEYER leisten ihren Beitrag dazu durch die Bereitstellung notwendiger Drehfeldfrequenzen sowie durch spezielle Regelungs- und Ansteuertechnologien eine geringe Erwärmung der Motoren gewährleisten. Der letzte Punkt beeinflusst dabei signifikant die Bearbeitungsgenauigkeit und die Standzeit der Hochgeschwindigkeitsspindeln – besonders die Lebensdauer der Lager.

Produktübersicht

Variante Leistungsbereich Eingangsspannung Technologie Drehzahl Ausführung Kommunikation Sicherheitstechnik
SD2B plus .. 0,8 kVA 24 .. 80 VDC 2-Level PWM 120.000 1/min (2.000 Hz) Einachssystem CAN Bus, RS232, über Gateway: Profibus, Profinet , EtherCAT STO
SD2 1 .. 80 kVA 230 .. 480 VDC 2-Level PWM 120.000 1/min (2.000 Hz) Mehrachssystem RS485, über Gateway: Profibus, Profinet, EtherCAT STO, SLOF, SFM
SD2S  0,3 .. 55 kVA 115 ..480 VAC 2-Level PWM 120.000 1/min (2.000 Hz) Einachssystem RS232, CAN Bus, EtherCAT, über Gateway: Profibus, Profinet STO
SD2S-FPAM 1,5 .. 6,9 kVA 115 .. 230 VAC geregelter Zwischenkreis 480.000 1/min (8.000 Hz) Einachssystem RS232, CAN Bus, EtherCAT, über Gateway: Profibus, Profinet STO
SD2M DC 80 .. 432 kVA .. 750 VDC / 230 ..480 VAC 3-Level PWM 120.000 1/min (2.000 Hz) Einachssystem RS232/485, Modbus RTU, CAN Bus, EtherCAT, über Gateway: Profibus, Profinet STO
SD4S 0,8 .. 66 kVA 115 .. 480 VAC 2-Level PWM 240.000 1/min (4.000 Hz) Einachssystem CANopen, EtherCAT (Profinet, Powerlink) STO
SD4B ... 0,8 kVA 24 .. 80 VDC 2-Level PWM 240.000 1 /min (4.000 Hz) Einachsgerät RS232/485, CANopen, Modbus TCP, EtherCAT.  PROFINET , Powerlink in Vorbereitung. STO
FC2 13 kVA 230 .. 480 VAC geregelter Zwischenkreis (PAM) 500.000 1/min (8.333 Hz) Multispindelgerät RS232/485, CAN Bus, EtherCAT STO
  • Drive Controller SD2

    Der Teamplayer

    Der Drive Controller SD2 ermöglicht eine sensorbehaftete und sensorlose Regelung für Synchron- und Asynchronmotoren und ist für jeden Einsatzfall schnell und flexibel anpassbar.

  • Frequenzumrichter SD2M DC

    Der Kraftvolle

    SIEB & MEYER hat den Frequenzumrichter SD2M DC auf Basis der Drei-Level-Technologie entwickelt, die besonders geringe Rotorverluste gewährleistet. Der Frequenzumrichter SD2M DC überzeugt mit Höchstleistung bei wenig Platzbedarf,  geringen Systemkosten und einem hohen Wirkungsgrad.

  • Frequenzumrichter SD4S

    Bereit für die Zukunft

    Komplexe Aufgaben schneller abarbeiten - die SD4S Varianten sind für den stationären Einsatz in Schaltschränken von Werkzeugmaschinen, Turbokompressoren/-verdichtern konzipiert.

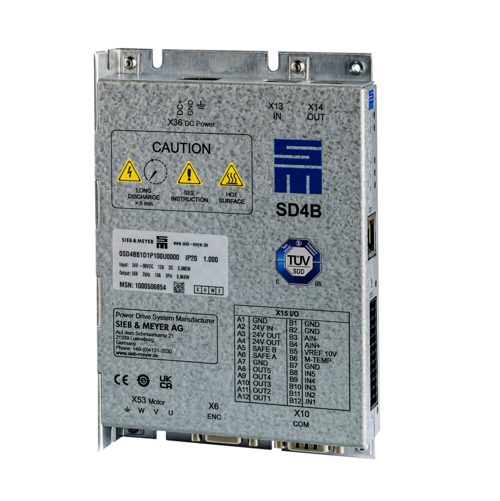

  • Frequenzumrichter SB4B

    Das Platzwunder

    Frequenzumrichter SD4B, der Nachfolger von SDB2 plus, eignet sich sowohl für den Einsatz als hochdynamischer Servoverstärker für den Betrieb von rotativen und linearen Niedervolt-Servomotoren als auch für einen optimierten Betrieb von hochdrehenden Niedervolt-Synchron- und Asynchronmotoren wie auch von IPM-Motoren.

Produkte passgenau für Ihre Anwendung

Mit unserer Erfahrung aus mittlerweile in Großserie produzierten kundenspezifischen Antriebssystemen und unseren Standardgeräten stehen wir Ihnen von der Projektierungsphase bis zur Serienproduktion in unserem Hause mit Rat und Tat zur Seite.
