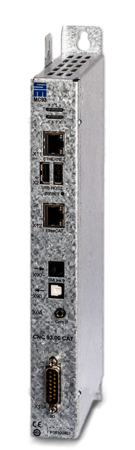

CNC 93.00 CAT
Die kostenoptimierte CNC-Steuerung für Fräsanwendungen
Die CNC 93.00 CAT von SIEB & MEYER bietet individuelle und kostenoptimierte Lösungen für Fräsmaschinen in der Leiterplattenindustrie und erfüllt alle Anforderungen an eine moderne CNC. Sie zeichnet sich durch die in der CNC 93.00 bewährte leistungsstarke Software und Prozessortechnik aus und ist mit einer EtherCAT-Schnittstelle für Servoverstärker und Frequenzumrichter ausgestattet. Über diese Schnittstelle können außerdem SIEB & MEYER-Frequenzumrichter der Geräteserien SD2S und SD4S für asynchrone und synchrone Spindelmotoren angeschlossen werden.
Einfache und fehlerfreie Bedienung
Die Benutzeroberfläche der CNC 93.00 CAT, die sich an der sehr erfolgreichen CNC 82.00 orientiert, ermöglicht eine intuitive Bedienung. Dadurch können Maschinenbediener schnell und unkompliziert eingearbeitet werden. Eine hohe Übersichtlichkeit sowie eine einfach zu bedienende Navigation reduzieren zudem signifikant fehlerhafte Eingaben.
Umfangreiche Softwarefunktionen
Die Software der CNC 93.00 CAT bietet neben intelligenten Werkzeugen zur Qualitätsanalyse und erweiterter Fräsradiuskompensation auch umfangreiche Einstellmöglichkeiten durch die Verwendung von Skripten, die vom Maschinenhersteller nach Wunsch angepasst werden können. Die Anzahl der CNC-Befehle innerhalb eines Fräsprogramms kann deutlich reduziert und fehlerhafte Fräsbahnen können vermieden werden. Darüber hinaus verfügt die CNC 93.00 CAT über einen erweiterten PIN-Manager und ermöglicht eine Analyse der gesamten Fräskontur vor Beginn der Bearbeitung.
Die Schnittstellen der CNC 93.00 CAT
- X11 Ethernet-Anschluss zur Verbindung mit einem PC
- X12 EtherCAT-Anschluss für Servoverstärker und Frequenzumrichter
- X90 SMLink 9 Daten-Eingabe über Lichtleiterverbindung von I/O Modulen
- X90 SMLink 9 Daten-Ausgabe über Lichtleiterverbindung an I/O-Module
- X10A I/O 24VDC Logikspannungsversorgung und Maschinenstopp
Energieeffizienz und Leistung
Die moderne, modulare Hardwarearchitektur der CNC 93.00 CAT ermöglicht äußerst dynamische und präzise Maschinenantriebe bei höchster Qualität und kleinstmöglichem Platzbedarf. Zur Reduktion des Energiebedarfs werden alle Servoverstärker und Frequenzumrichter über einen DC-Bus des zentralen Netzteils gespeist. Dadurch werden Kosten und Platzbedarf reduziert.
CNC 93.00 CAT – Fit für die Zukunft
Die CNC 93.00 CAT vom Weltmarktführer SIEB & MEYER im Bereich Steuerungen für Leiterplattenfräsmaschinen ist die perfekte Antwort auf Anforderungen, die heute und zukünftig hochgenaue Fräsmaschinen an eine Steuerung stellen.
Industrie 4.0
Mit Hilfe der SM IIoT Connect kann die CNC 93.00 CAT um weitere Kommunikationsschnittstellen erweitert werden. Dazu zählen z.B. das weit verbreitete OPC UA genauso wie verschiedene API-Schnittstellen. Dadurch kann die Steuerung einfach in Industrie 4.0-Konzepte eingebunden werden und die erweiterten Anforderungen an Fräsmaschinen zukunftssicher und komfortabel erfüllt werden.
Auswahlhilfe für Fräsmaschinensteuerungen
Brauchen Sie Hilfe bei der Auswahl der für Sie passenden Fräsmaschinensteuerung?
Hier finden Sie Antworten auf Ihre Fragen!
| Eigenschaften | CNC 93.00 | CNC 84.00 | CNC 82.00 |
|---|---|---|---|
| Maximale Anzahl X/Y/Z Achsen | 6 / 6 / 8 | 6 / 6 / 8 | 1 / 1 / 6 |
| Maximale Anzahl Spindeln | 8 | 8 | 8 |
| Maximale Achsgeschwindigkeit | 100m/min | 100m/min | 100m/min |
| Maximale Beschleunigung | 50m/s²/ | 100m/s²/ | 20m/s²/ |
| Zentralantrieb für Z-Achsen | Ja | Ja | Ja |
| Gantry-Antrieb | Ja | Ja | Nein |
| Hilfsachsen | Ja | Ja | Nein |
| Unabhängige Arbeitsstationen / IWS | Ja | Ja | Nein |
| Tiefenfunktion mit verschiedenen Methoden der Oberflächenerkennung | Ja | Ja | Ja |
| Oberflächenerkennung QUIK / Mappen / Spotfacing | Ja | Ja | Nur Mappen / Spotfacing |
| Positionskorrekturen über Kamera | Ja | Ja | Ja |
| WZ-Vermessung Laser | Ja | Ja | Nein |
| Werkzeugüberwachung mittels BBD / CBD | Ja / Ja | Ja / Ja | Ja / Ja |
| Verstiftungslöcher verwalten | Ja | Ja | |
| Anzahl Werkzeugmagazine | 1000 | 500 | 500 |
Pin Manager: | Ja | Nein | Nein |
Auto-Pinning: | Ja | Nein | Nein |
| Standard-Schnittstelle OPC UA | Ja | Nein | Nein |
| OPC UA über SM IIoT Connect (Ab Softwareversion 21.01) | Nein | Ja | Ja |
| SMDDE | Nein | Ja | Ja |
| SLM - Smart Layer Management: High-End-Tiefenfräsfunktionen | Ja | Ja | Nein |
News
Erleben Sie die nächste Stufe der Fräsanwendungen!
Verbesserte Übersicht für Indextabelle beim Fräsen
Erweiterte Analysemöglichkeiten über OPC UA-Events während und nach der Produktion
Nehmen Sie mit uns Kontakt auf
CNC 93.00 CAT
Die kostenoptimierte CNC-Steuerung für Fräsanwendungen
Die CNC 93.00 CAT von SIEB & MEYER bietet individuelle und kostenoptimierte Lösungen für Fräsmaschinen in der Leiterplattenindustrie und erfüllt alle Anforderungen an eine moderne CNC. Sie zeichnet sich durch die in der CNC 93.00 bewährte leistungsstarke Software und Prozessortechnik aus und ist mit einer EtherCAT-Schnittstelle für Servoverstärker und Frequenzumrichter ausgestattet. Über diese Schnittstelle können außerdem SIEB & MEYER-Frequenzumrichter der Geräteserien SD2S und SD4S für asynchrone und synchrone Spindelmotoren angeschlossen werden.
Einfache und fehlerfreie Bedienung
Die Benutzeroberfläche der CNC 93.00 CAT, die sich an der sehr erfolgreichen CNC 82.00 orientiert, ermöglicht eine intuitive Bedienung. Dadurch können Maschinenbediener schnell und unkompliziert eingearbeitet werden. Eine hohe Übersichtlichkeit sowie eine einfach zu bedienende Navigation reduzieren zudem signifikant fehlerhafte Eingaben.
Umfangreiche Softwarefunktionen
Die Software der CNC 93.00 CAT bietet neben intelligenten Werkzeugen zur Qualitätsanalyse und erweiterter Fräsradiuskompensation auch umfangreiche Einstellmöglichkeiten durch die Verwendung von Skripten, die vom Maschinenhersteller nach Wunsch angepasst werden können. Die Anzahl der CNC-Befehle innerhalb eines Fräsprogramms kann deutlich reduziert und fehlerhafte Fräsbahnen können vermieden werden. Darüber hinaus verfügt die CNC 93.00 CAT über einen erweiterten PIN-Manager und ermöglicht eine Analyse der gesamten Fräskontur vor Beginn der Bearbeitung.

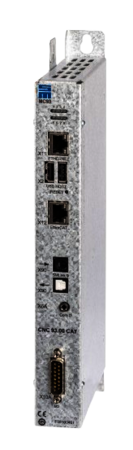

Die Schnittstellen der CNC 93.00 CAT
- X11 Ethernet-Anschluss zur Verbindung mit einem PC
- X12 EtherCAT-Anschluss für Servoverstärker und Frequenzumrichter
- X90 à SMLink 9 Daten-Eingabe über Lichtleiterverbindung von I/O Modulen
- X90 ß SMLink 9 Daten-Ausgabe über Lichtleiterverbindung an I/O-Module
- X10A I/O 24VDC Logikspannungsversorgung und Maschinenstopp
Energieeffizienz und Leistung
Die moderne, modulare Hardwarearchitektur der CNC 93.00 CAT ermöglicht äußerst dynamische und präzise Maschinenantriebe bei höchster Qualität und kleinstmöglichem Platzbedarf. Zur Reduktion des Energiebedarfs werden alle Servoverstärker und Frequenzumrichter über einen DC-Bus des zentralen Netzteils gespeist. Dadurch werden Kosten und Platzbedarf reduziert.
CNC 93.00 CAT – Fit für die Zukunft
Die CNC 93.00 CAT vom Weltmarktführer SIEB & MEYER im Bereich Steuerungen für Leiterplattenfräsmaschinen ist die perfekte Antwort auf Anforderungen, die heute und zukünftig hochgenaue Fräsmaschinen an eine Steuerung stellen.
Industrie 4.0
Mit Hilfe der SM IIoT Connect kann die CNC 93.00 CAT um weitere Kommunikationsschnittstellen erweitert werden. Dazu zählen z.B. das weit verbreitete OPC UA genauso wie verschiedene API-Schnittstellen. Dadurch kann die Steuerung einfach in Industrie 4.0-Konzepte eingebunden werden und die erweiterten Anforderungen an Fräsmaschinen zukunftssicher und komfortabel erfüllt werden.
Auswahlhilfe für Fräsmaschinensteuerungen
Brauchen Sie Hilfe bei der Auswahl der für Sie passenden Fräsmaschinensteuerung?
Hier finden Sie Antworten auf Ihre Fragen!
| Eigenschaften | CNC 93.00 | CNC 84.00 | CNC 82.00 |
|---|---|---|---|
| Maximale Anzahl X/Y/Z Achsen | 6 / 6 / 8 | 6 / 6 / 8 | 1 / 1 / 6 |
| Maximale Anzahl Spindeln | 8 | 8 | 8 |
| Maximale Achsgeschwindigkeit | 100m/min | 100m/min | 100m/min |
| Maximale Beschleunigung | 50m/s²/ | 100m/s²/ | 20m/s²/ |
| Zentralantrieb für Z-Achsen | Ja | Ja | Ja |
| Gantry-Antrieb | Ja | Ja | Nein |
| Hilfsachsen | Ja | Ja | Nein |
| Unabhängige Arbeitsstationen / IWS | Ja | Ja | Nein |
| Tiefenfunktion mit verschiedenen Methoden der Oberflächenerkennung | Ja | Ja | Ja |
| Oberflächenerkennung QUIK / Mappen / Spotfacing | Ja | Ja | Nur Mappen / Spotfacing |
| Positionskorrekturen über Kamera | Ja | Ja | Ja |
| WZ-Vermessung Laser | Ja | Ja | Nein |
| Werkzeugüberwachung mittels BBD / CBD | Ja / Ja | Ja / Ja | Ja / Ja |
| Verstiftungslöcher verwalten | Ja | Ja | |
| Anzahl Werkzeugmagazine | 1000 | 500 | 500 |
Pin Manager: | Ja | Nein | Nein |
Auto-Pinning: | Ja | Nein | Nein |
| Standard-Schnittstelle OPC UA | Ja | Nein | Nein |
| OPC UA über SM IIoT Connect (Ab Softwareversion 21.01) | Nein | Ja | Ja |
| SMDDE | Nein | Ja | Ja |
| SLM - Smart Layer Management: High-End-Tiefenfräsfunktionen | Ja | Ja | Nein |
Merkmale in Abhängigkeit vom gewählten Softwarepaket
Änderungen vorbehalten
