Frequenzumrichter SD2S-FPAM

Frequenzumrichter SD2S-FPAM

Höchste Drehzahlen, geringste Motorerwärmung und beste Regelgüte – immer in Echtzeit: Die technische Grundlage ist der geregelte Zwischenkreis in Kombination mit der etablierten Puls-Amplituden-Modulation (PAM) – diese ermöglicht es auch bei höchsten Drehzahlen auf zusätzliche Motordrosseln zu verzichten.

Basierend auf dieser Technologie hat SIEB & MEYER zwei extrem robuste und sensorlose Regelverfahren entwickelt: U/f-PAM für Asynchronmotoren und FPAM für Synchronmotoren. Die in der Regel sehr speziellen Applikationen in diesem Bereich erfordern eine enge Abstimmung zwischen Anwender und SIEB & MEYER. Applikationen, z.B. Motorprüfstände, die eine große Varianz von möglichen Motortypen erforderlich machen, sind eher nicht geeignet.

Highlights

  • Ausgangsfrequenzen bis 8.000 Hz

    Funktion:
    Bekannte PAM-Technik optimiert bezüglich Dynamik, Effizienz und Flexibilität.

    Vorteil:
    Praktisch keine Drehzahllimits bei gleichzeitig optimaler Regeldynamik und Gesamtwirkungsgrad im System.

    Nutzen:
    Geringe Initialkosten, neue Applikationsfelder erschließbar.

  • Sensorlose Regelung von Synchron- und Asynchronmotoren

    Funktion:

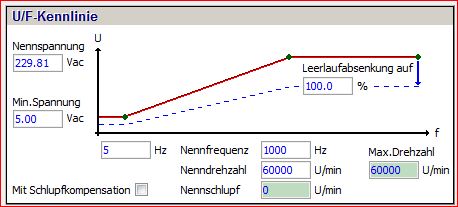

    Die Regelung für Synchronmotoren (FPAM) basiert auf der winkelgenauen EMK-Messung des Motors. Für Asynchronmotoren kommt die bewährte Betriebsart mit U/f-Kennlinie zum Einsatz.

    Vorteil:
    Eine kostenintensive Drehzahlsensorik entfällt. Das flexible Umschalten von Synchron- auf Asynchronmotoren ist möglich.

    Nutzen:
    Kosteneinsparung und einfachste Inbetriebnahme.

  • Verzicht auf Motordrosseln oder ­LC-Filter

    Funktion:
    Die PAM-Technologie ermöglicht kleinste Schaltfrequenzen und verringert sowohl die Isolationsbelastung des Motors als auch die Störabstrahlung (EMV) deutlich.

    Vorteil:
    Es sind keine zusätzlichen Filterelemente oder Motordrosseln notwendig.

    Nutzen:
    Geringere Systemkosten, einfache Inbetriebnahme.

Geräte-Topologie

Der Schnelle

Die bestehenden Standardausführungen des SD2S-FPAM dienen gleichzeitig als Technologiebasis für kundenspezifische Geräteausführungen, sodass der Kunde eine optimale, individuell auf seine Anwendung angepasste Lösung erhält.

Kundenspezifische Lösungen

Frequenzumrichter SD2S-FPAM

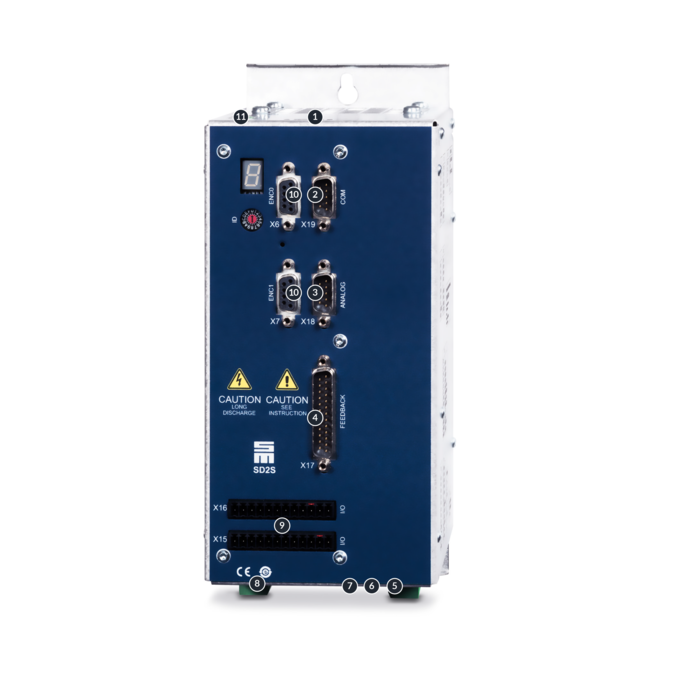

Die Schnittstellen des Frequenzumrichters SD2S-FPAM

  1. USB-Anschluss, Parametrierung, Diagnose und Betrieb
  2. RS232- / CAN-Schnittstelle
  3. 2 analoge Sollwert-Schnittstellen: +/-10 V;
    2 analoge Ausgänge: 0-10 V
  4. Universelles Motorgeber-Interface:
    Hall-Sensor, linearer Hall-Sensor, Feldplatte, NAMUR-Sensor (Impulsgeber), Sin/Cos-Geber
  5. Motoranschluss
  6. Optional: EtherCAT (CoE)
  7. SERVOLINK 4 über Lichtwellenleiter-PROFIBUS-Adapter
  8. Netzeinspeisung
  9. 9 digitale Eingänge und 5 digitale Ausgänge
  10. 2 TTL-Encoder-Eingänge und -Ausgänge
  11. Integrierte Sicherheit "STO": Anlaufsperre zum Erreichen der Kategorie 4/PL e gemäß EN ISO 13849-1:2015 und EN 61508:2010 SIL3


PROFIBUS und PROFINET über Gateway

Antriebsfunktionen und Sicherheitstechnik

FPAM
U/f PAM
HS-Block
LI
STO

Inbetriebnahme- und Parametriersoftware: drivemaster2

Die Oszilloskop-Funktion ermöglicht die Optimierung der Motoren in der Maschine mit dem drive-setup-tool ohne zusätzliches Messzubehör.

Die übersichtlich gestaltete Software ermöglicht durch Grafiken und Blockschaltbilder eine intuitive Parametrierung. Der „Parameter-Wizard“ führt Schritt für Schritt durch die Inbetriebnahme und unterstützt durch interaktive Hilfen und Kommentare.

Bedienteil (optional)

LCD-Statusanzeige zur Darstellung von Betriebsdaten:

  • Parametern
  • Drehzahl Soll / Ist
  • Lastanzeige
  • Aktive Spindel
  • Fehlermeldungen


LED-Statusanzeigen für:

  • Betriebsbereit
  • Tastenfeld zur Bedienung, Spindelanwahl und Parametrierung

Technische Spezifikationen SD2S Frequenzumrichter

Gerätetyp Nennleistung1 Nennstrom Spitzenstrom/Zeit Max. Ausgangsspannung1 HxBxT (mm) Gewicht Kühlung
Kompaktgeräte - 1 x 110...230  VAC Netzspannung
0362X42DC 1,5 kVA 10 Aeff 14 Aeff/2 s 3 x 200 VAC 280 x 75 x 230 3 kg Luft
Kompaktgeräte - 1(3) x 110...230  VAC Netzspannung
0362X42EC 3,8 kVA 10 Aeff 28 Aeff/2 s 3 x 200 VAC 253 x 104 x 188 4 kg Luft


X = 1: CAN-Bus
X = 2: EtherCAT und CAN-Bus
1) Nennleistung und max. Ausgangsspannung bei kursivgedruckter Netzspannung/Versorgungsspannung

Anwendungen

  • Hochgeschwindigkeitsspindeln sind die Schlüsselkomponenten in einer Werkzeugmaschine. Nur wenn diese optimal betrieben werden, kann auch die erhoffte Bearbeitungsgenauigkeit, Produktivität und Standzeit der gesamten Maschine gewährleistet werden.

    Fräsen und Bohren

  • Schleifanwendungen nehmen im Bereich der Werkzeugmaschinen eine Sonderstellung ein. So muss zum Beispiel beim Innenrundschleifen ein sensorloser Betrieb von Asynchron- und Synchronspindeln bis 250.000 1/min ermöglicht werden.

    Schleifen

  • Mit den CNC-Steuerungen von SIEB & MEYER und die dazugehörige Antriebselektronik - optimiert für das mechanische Bohren von Leiterplatten erhalten Sie eine Systemlösung, die höchste Genauigkeit, Produktivität und Prozesssicherheit Ihrer Maschine gewährleistet.

    Leiterplatten Bohren
