Program Zero

Seite „Program Zero“

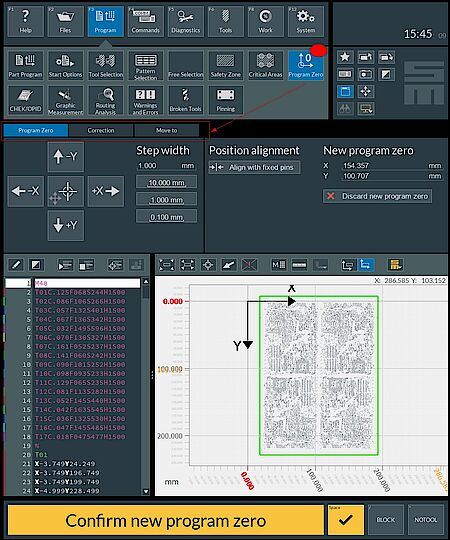

Die Seite „Program Zero“ dient dazu, die passende Position der zu bearbeitenden Plattenpakete auf den Arbeitsstationen zu ermitteln. Hierzu stellt die Seite verschiedene Funktionen zur Ermittlung eines passenden Versatzes in den dafür vorgesehenen Reitern zur Verfügung.

Ausrichten an festen Verstiftungspositionen

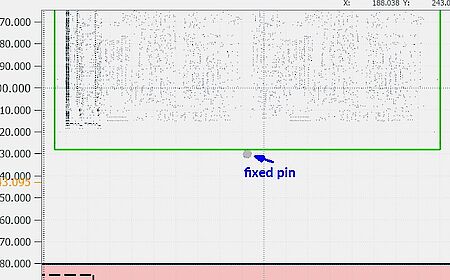

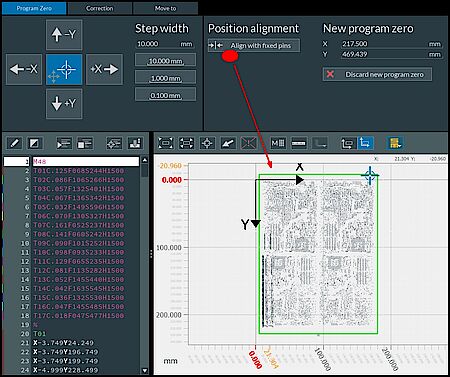

Nach dem Laden eines Teileprogramms können Sie mithilfe der Funktion „Align with fixed pins“ den Arbeitsversatz automatisch ermittelt, wenn eine feste Verstiftungsposition, z.B.ein Pin/Prisma, im Konfigurator definiert wurde. Die Funktion positioniert das Programm zentriert über die feste Verstiftungsposition (s. 2. Abbildung). Wenn keine feste Verstiftungsposition definiert ist, wird das Programm in die Mitte des Arbeitsbereichs versetzt.

Manuelles Verschieben über die XY-Schaltflächen

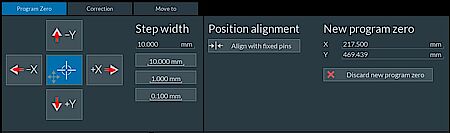

Sie können das Programm mithilfe des grünen Programmrahmens mit voreingestellter Schrittweite auch manuell verschieben. Die Funktion ist über die XY-Schaltflächen realisiert, die Sie in allen Reitern der Seite „Program Zero“ finden.

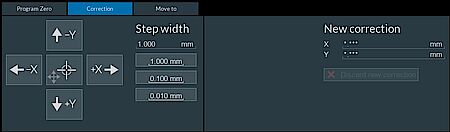

Zusätzlich können Sie einen AOFF-Versatz im Reiter „Correction“ hinzufügen.

Bestätigen Sie die ermittelten Versatzwerte mit der Aktionsschaltfläche.

Anfahren von Ecken

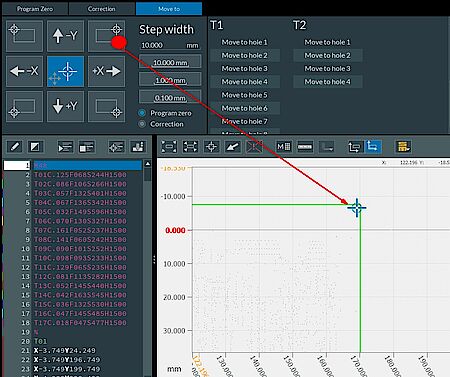

Der ermittelte Programmversatz lässt sich im Reiter „Move to“ überprüfen. Hierzu fährt die CNC automatisch an die gewünschte Ecke des maximalen Programmbereichs (s. grüner Rahmen in der Abbildung), um die korrekte Ausrichtung des Plattenpakets für die Abarbeitung zu kontrollieren.

Beim Anfahren einer Ecke wird zunächst der Niederhalter automatisch hochgefahren und die Spindel verfährt auf die Position der gewünschten Ecke. Dabei wird der Durchmesser des aktuellen Werkzeugs in der Spindel berücksichtigt, damit die Außenkante des Werkzeugs angepeilt werden kann. An dieser Position wird die Z-Achse auf die H-Ebene heruntergefahren, um die Position noch genauer erfassen zu können.

Nachfahren

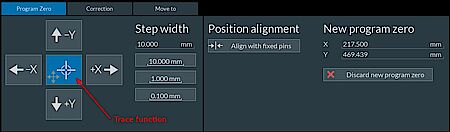

Die Nachfahrfunktion (tracing) kann jederzeit in allen Reitern der Seite „Program Zero“ aktiviert werden. Der Vorteil dieser Funktion besteht darin, dass die Spindel der ausgewählten Arbeitsstation bei der Versatzermittlung auch verfahren wird. Die voreingestellten Schrittweiten (s. „Step width“ in der Abbildung) können über das Kontextmenü individuell angepasst werden.

Versatzermittlung auf einen Blick im Reiter „Move to“

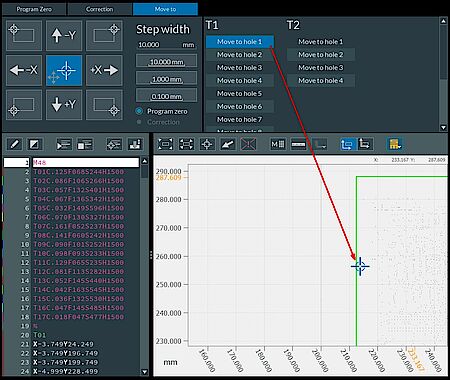

Einzeln programmierte Randbohrungen oder die Ecken des Programmbereichs können auch automatisch angefahren werden. Die automatisierte Ausrichtfunktion bietet damit eine große Zeitersparnis beim Einrichten des Programms in der Fertigung. Damit entfällt z.B. die manuelle Annäherung an den korrekten Arbeitsversatz mit CNC-Befehlen und Jog Keys.
