Werkzeughandhabung für reibungslose Fertigung

Werkzeuge werden in der Bedienoberfläche der CNC 9x.00 übersichtlich dargestellt und sicher verwaltet. Die Werkzeugverwaltung und -anzeige wird durch OEM-Skripte gesteuert, welche kundenindividuell angepasst werden können.

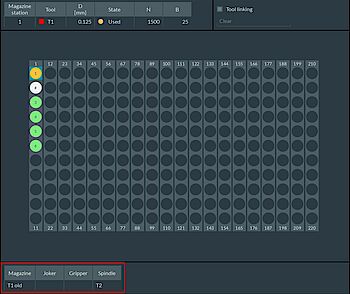

Die Bedienoberfläche der CNC 9x.00 macht die Werkzeugverwaltung übersichtlich: Magazine lassen sich einfach mit Werkzeugen bestücken und für die Produktion bereitstellen. Beim Werkzeugwechsel werden die entsprechenden Werkzeugpositionen unterhalb der Tabelle in der Seite „Magazines“ angezeigt (in der Abbildung rot umrandet). In der Anzeige ist nach einem Werkzeugwechsel von T1 auf T2 Folgendes zu sehen (s. Abbildung): T1 befindet sich damit in der Magazinstation und T2 in der Spindel. In der Anzeige unter der Tabelle können auch die Werkzeugbelegungen in ggf. vorhandenen Buffern visualisiert werden.

Zusätzlich umfasst die Werkzeugverwaltung der CNC 9x.00 eine sogenannte „Escape-Sicherheit“ während des Werkzeugwechsels. Wird während des Werkzeugwechsels „Escape“ gedrückt, kennt die CNC-Steuerung durch Scripting immer noch die letzte Position der jeweiligen Werkzeuge. Sollten Probleme nach einer Unterbrechung durch „Escape“ entstehen und so Zuordnungen von Werkzeugen verloren gehen, kann der Werkzeugwechsel einfach automatisch wiederholt werden. Außerdem kann sich der Bediener über „My Functions“ Funktionen verlinken, die beim „Aufräumen“ nach einer Unterbrechung mit „Escape“ hilfreich sind.

Zusammenfassend ist die Werkzeughandhabung in der CNC 9x.00 durch die übersichtliche Anzeige und die garantierte „Escape-Sicherheit“ maßgebend für einen reibungslosen Fertigungsablauf.
