High-Speed-Frequenzumrichter für den Multi-Spindelbetrieb in Leiterplatten-Bohrmaschinen
Kundenspezifische Frequenzumrichter

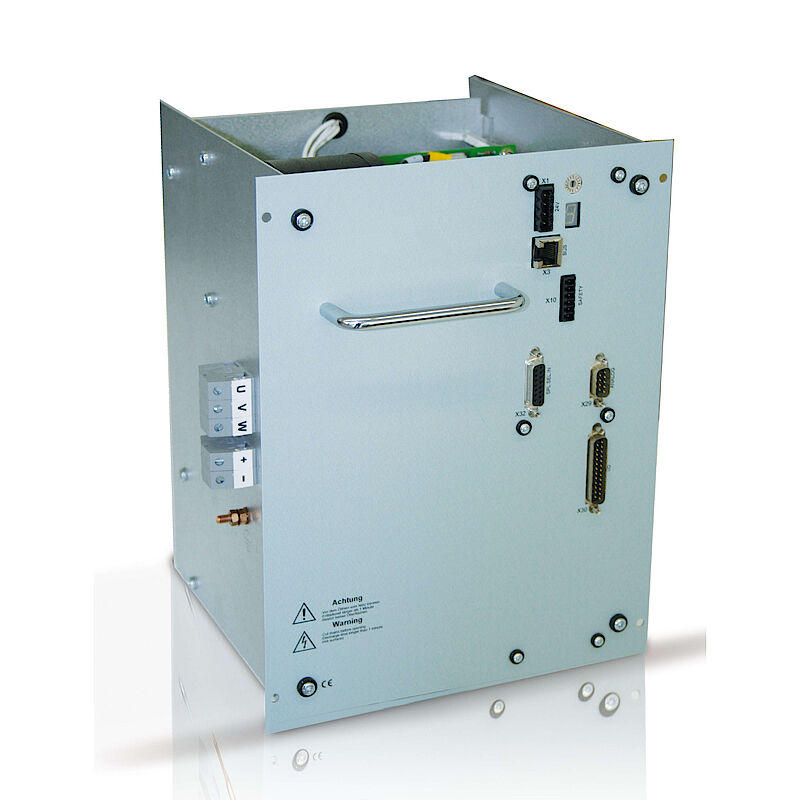

Im Auftrag eines Herstellers von Leiterplatten-Bohrmaschinen entwickelte SIEB & MEYER einen kompakten und kostengünstigen Frequenzumrichter, der an die bestehende Maschinenkonstruktion angepasst ist und den sensorlosen Betrieb von bis zu acht Hochgeschwindigkeitsspindeln ermöglicht.
Die Anforderung des Kunden:
Der Kunde ist Hersteller von Leiterplatten-Bohrmaschinen und wünschte sich einen Frequenzumrichter, der sich optimal in seine bestehende Maschinenkonstruktion integrieren lässt.
Die Leistungsversorgung des Frequenzumrichters erfolgt über den DC-Zwischenkreis der vorhandenen Servoverstärker.
Um ein möglichst kompaktes und kostengünstiges System zu realisieren, sollte ein zentraler Frequenzumrichter bis zu acht Hochgeschwindigkeitsspindeln im Drehzahlbereich bis zu 480.000 1/min sensorlos betreiben.
Die individuelle Lösung von SIEB & MEYER:
Als Basis für die kundenspezifische Lösung diente das Seriengerät FC2, das sich durch eine Gerätetopologie mit geregeltem DC-Zwischenkreis auszeichnet. Diese ermöglicht es mittels Puls-Amplituden-Modulation (PAM), niederinduktive Asynchronmotoren ohne zusätzliche Motordrosseln bis zu einer Ausgangsfrequenz von 8.000 Hz (480.000 1/min) anzutreiben. Der parallele Betrieb von bis zu acht Asynchronmotoren und die separate Auswertung der Temperatursensoren sind bereits im Leistungsumfang des Standardgeräts enthalten.
SIEB & MEYER passte die Netzteilelektronik und den konstruktiven Geräteaufbau an die Maschinenbedingungen an, dabei ließen sich sowohl Bauraum als auch Verdrahtungsaufwand reduzieren.
Die wichtigsten Details auf einen Blick:
- Versorgungsspannung 350 VDC
- PAM-Modulation, Geregelter DC-Zwischenkreis
- Ausgang: 3 x 0..230 VAC, 0..8.000 Hz, S1: 13,2 kVA
- Integrierte Auswertung von bis zu acht Temperatursensoren
- Sensorloser Betrieb von bis zu acht Asynchronmotoren
Produkte passgenau für Ihre Anwendung
Mit unserer Erfahrung aus mittlerweile in Großserie produzierten kundenspezifischen Antriebssystemen und unseren Standardgeräten stehen wir Ihnen von der Projektierungsphase bis zur Serienproduktion in unserem Hause mit Rat und Tat zur Seite.
